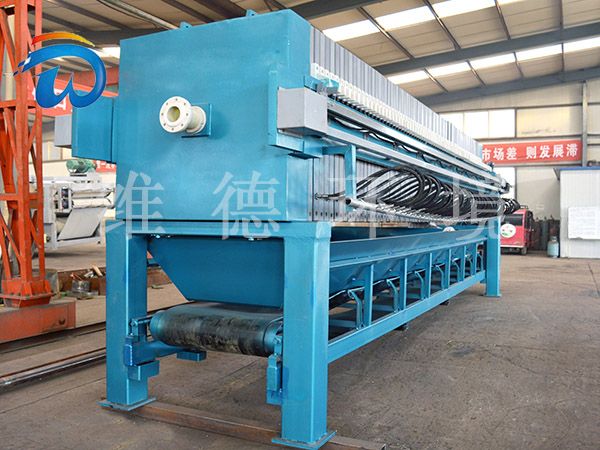

板框壓濾機的工作原理

　    板框壓濾機由替換擺放的濾板和濾框構成一組濾室。濾板的外表有溝槽，其凸出部位用以支持濾布。濾框和濾板的邊角上有通孔，拼裝后構成完好的通道，能通入懸浮液、洗刷水和引出濾液。板、框兩邊各有把手支托在橫梁上，由壓緊設備壓緊板、框。板、框之間的濾布起密封墊片的作用。由供料泵將懸浮液壓入濾室，在濾布上構成濾渣，直至充溢濾室。濾液穿過濾布并沿濾板溝槽流至板框邊角通道，會集排出。過濾結束，可通入清潔刷水洗刷濾渣。洗刷后，有時還通入緊縮空氣，除掉剩下的洗刷液。隨后打開壓濾機卸除濾渣，清潔濾布，從頭壓緊板、框，開端下一作業(yè)循環(huán)。


　　板框壓濾機關于濾渣緊縮性大或近于不行緊縮的懸浮液都能適用。合適的懸浮液的固體顆粒濃度通常為10%以下，操作壓力通常為0.3～0.6MPa，特別的可達3MPa或更高。過濾面積可以隨所用的板框數(shù)目增減。板框通常為正方形，濾框的內邊長為320～2000mm，框厚為16～80mm，過濾面積為1～1200㎡。板框壓濾機板與框用手動螺旋、電動螺旋和液壓等方法壓緊。
