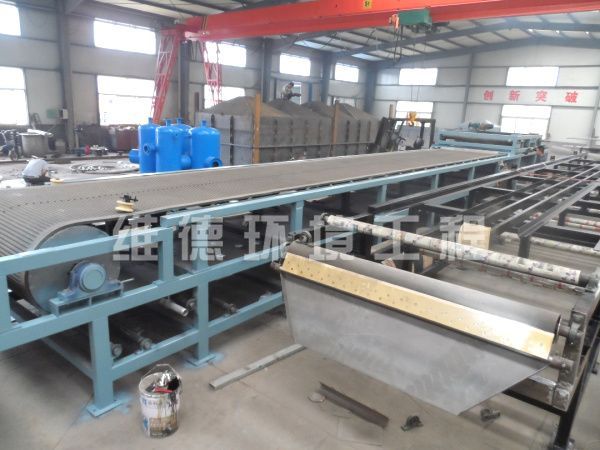

真空橡膠帶式過濾機

5、操作靈活、維修費用低：在生產過程中，濾餅厚度、洗滌水量、真空度和循環時間等都隨意調整，以取得理想過濾效果。由于濾布能在苛刻條件下工作，且使用壽命長，因而維修費用、生產成本大大降低。

    二、結構特點：

      本機分左右手機（站在濾餅出料端面向機體，傳動在左側為左手機，反之為右手機），主要有機架、放料裝置、主傳動輥、被動輥、洗滌裝置、漲緊裝置、調偏裝置、自動排液罐、橡膠帶、濾布等組成，機架上設有網帶限位輥及校正裝置，用以保證網帶在允許的范圍內運動和偏離的調整。濾布同時設有調偏校正裝置和漲緊裝置。該機結構先進，采用高強度橡膠帶及濾布帶，在機上既作環狀過濾帶又作輸送帶，工作時物料有進料裝置均布到移動的濾帶上，在真空的作用下形成濾餅，依次經過過濾、洗滌、脫水、卸餅和濾帶洗滌完成循環。其結構特點是真空箱與濾帶間構成運動密封，濾帶在真空盒上移動，與移動式相比，它克服了移動帶式每動作一次，都要卸掉真空，消耗能源的不足，實現了連續過濾，生產過程的過濾、洗滌、脫水、卸餅、濾布清洗等隨著濾布的運動可依次完成，從而過濾效率得到提高。

型號	濾帶寬度mm	過濾面積m2	濾帶速度n/min	主動力KW	真空耗量m/min	濾機再生水耗水量L/min	真空度MPa
WDDU1	400	1	0.5-5	0.75	2	20-40	0.053
WDDU5	1300	5		4.0	10	60-80
WDDU7		7			14
WDDU9		9		5.5	18
WDDU11		11			22
WDDU13		13			26
WDDU15		15		7.5	30
WDDU17		17			34
WDDU20	2000	20		11	40
WDDU4		24			50	100-120
WDDU30	2100	30		15	60

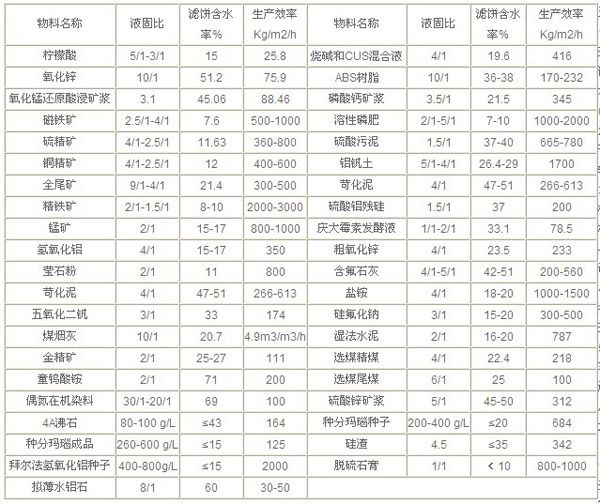

    四、應用實例表：
